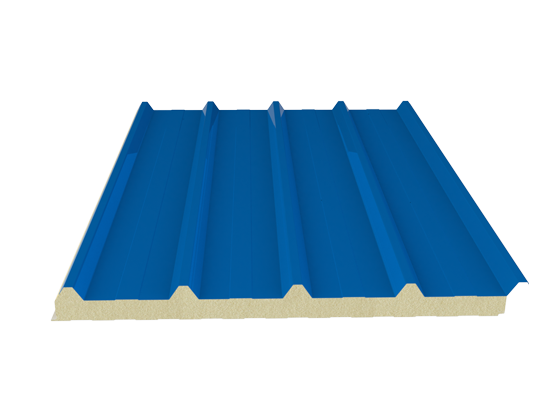

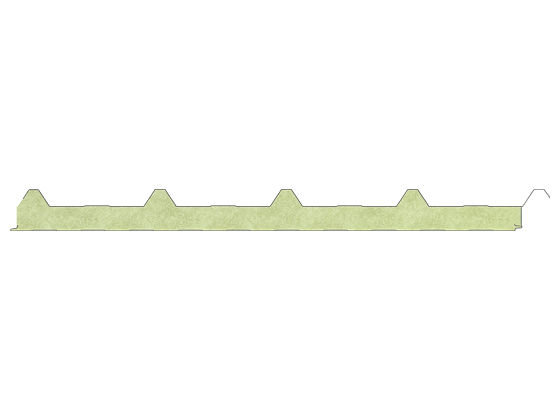

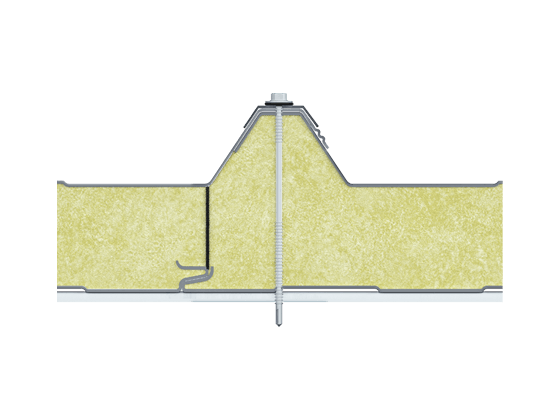

Beş hadveli yanal binili sandviç panelidir. %10 eğimle çatı kaplaması yapılabilmektedir. En büyük avantajı yanal binili panel birleşimi sayesinde hızlı montaj yapılmasıdır.
Teknik Özellikler
Özellik Adı |
Özellik Detayı |
| Dış Yüz - İç Yüz | Boyalı Galvanizli Sac - Boyalı Galvanizli Sac ve Alternatifleri |
| Sac Kalınlıkları | 0,30 - 0,80 mm |
| Min - Max Boy | 2,5 m - 15 m |
| Yoğunluk | 38-42 kg/m3 PUR 42-45 kg/m3 PIR |
| Isı İletkenlik Katsayısı | 0,49 - 0,11 W/m2K arası (TS EN 14509'a göre) |
| Yanmazlık Sınıfı | PUR Yalıtımlı : B-s2;d0 PIR Yalıtımlı : B-s1;d0 |
YÜK TABLOSU
| Üst Metal (mm) | Alt Metal (mm) | Panel Kalınlığı (mm) | Panel Ağırlığı (kg) | ÇOK AÇIKLIKLI AŞIK (cm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | ||||
| 0,50 | 0,40 | 40 | 9,53 | 587 | 453 | 381 | 313 | 245 | 186 | 148 | 126 | 81 | 68 | 54 |
| 0,50 | 0,40 | 50 | 9,97 | 634 | 514 | 428 | 375 | 288 | 236 | 191 | 153 | 127 | 103 | 88 |
| 0,50 | 0,40 | 60 | 10,04 | 682 | 561 | 481 | 423 | 346 | 274 | 232 | 188 | 161 | 131 | 114 |
| 0,50 | 0,40 | 80 | 11,1 | 784 | 666 | 582 | 527 | 454 | 375 | 316 | 286 | 232 | 191 | 163 |
| 0,50 | 0,40 | 100 | 12,1 | 901 | 778 | 681 | 609 | 556 | 466 | 394 | 342 | 291 | 260 | 227 |
